24時間自動で沈下計測／隆起計測 リアルタイムの変位値を表示

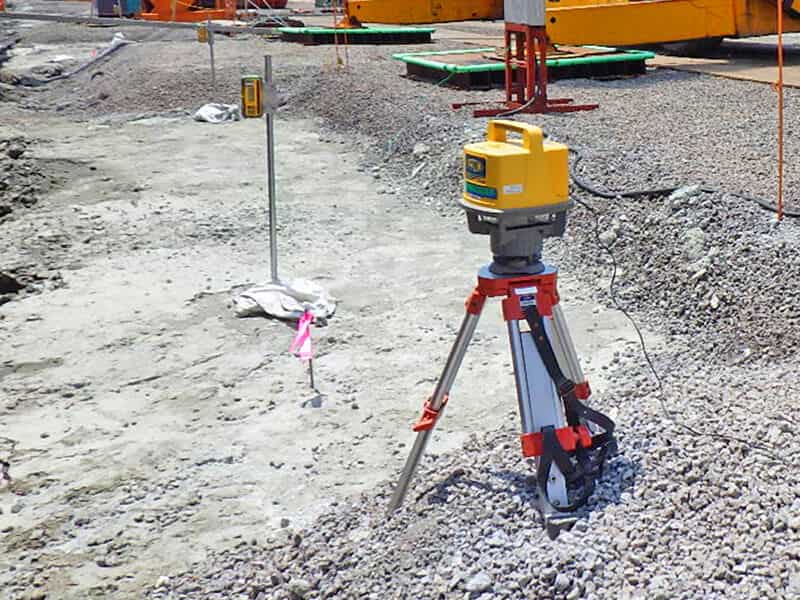

ワイヤレスの受光センサーと回転レーザーレベルを使って、一度に複数箇所の沈下・隆起を素早く計測するシステムです。
設置後は自動で稼働し、変位を0.1ｍｍの分解能でリアルタイムに表示します。
取得したデータはWEBブラウザ(K-Cloud)で遠隔地からいつでも確認できます。

路面や法面の現況、構造物の出来形を『点』と『面』で自動計測

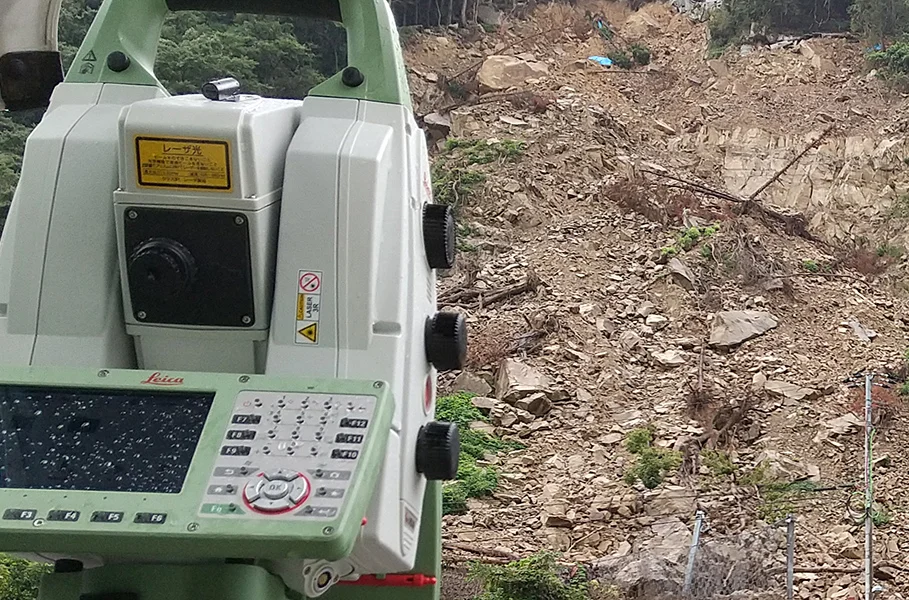

Leica社製のマルチステーションを使うことで、プリズムを用いた精密な『点』とスキャナーを用いた広範囲の『面』の計測を一度に行うことができるようになりました。ほぼリアルタイムに全体的な挙動をヒートマップで視覚的に表現することが可能になります。
また、設計値との乖離を計測することで、計測面の出来形管理・出来形検査へ活用することもできます。

コンクリート打設面品質管理　平坦性、高さをメッシュで表示

橋梁の上部工のコンクリート打設時などに活用！
マルチステーションを使用して対象物をスキャニングし、打設面の標高値や平坦性をその場で表示するシステムです。
設計面との高さの差分を表示可能で、計測したデータは出来形として活用できます。

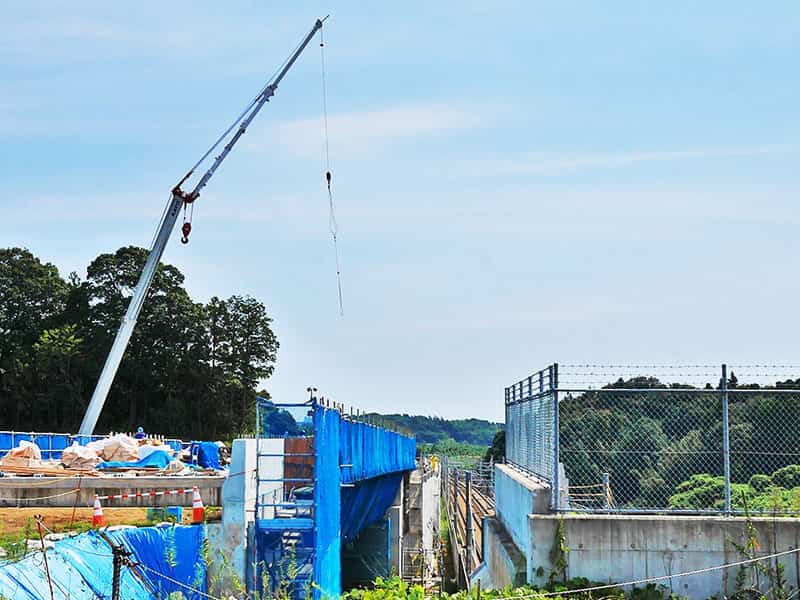

クレーン作業時の安全性向上

ブーム先端に設置したGNSSを使用して位置情報を取得し、車載モニターに図面上での位置と3次元座標を表示するシステムです。
作業可能または禁止エリアを「高さ」「幅」「奥行き」の3次元データで作成し、設定した危険エリアへ侵入あるいはエリアから外れた場合は、パトライトで危険をお知らせします。
衛星が入らない現場ではトータルステーションによる代用も可能です。
(天気の影響やレーザーの視準の関係でGNSSを推奨します)

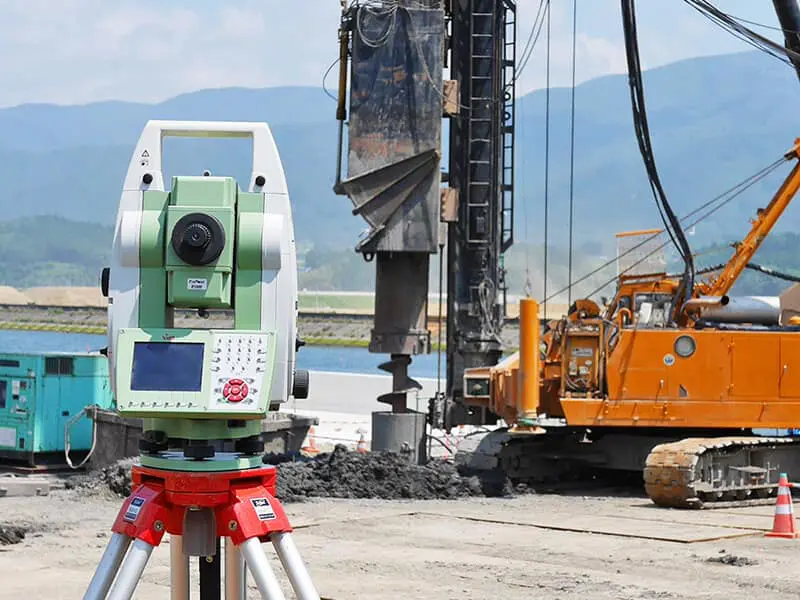

杭の位置と傾きを管理し、杭打設の施工精度向上をサポート

ノンプリズム計測機能を持つトータルステーションを用いて杭の外径上下2点ずつを計測することで杭芯位置を算出し、杭の偏心を管理するシステムです。設計値と実測値との差異を、車載モニターや遠隔地のWEBブラウザ(K-Cloud)に表示します。

現場の計測センサーを一元管理！

ひとつの画面で閲覧できるので他ソフトと行き来する手間が省けます。また、画面レイアウトはお客様の現場に合わせてカスタマイズが可能です。
