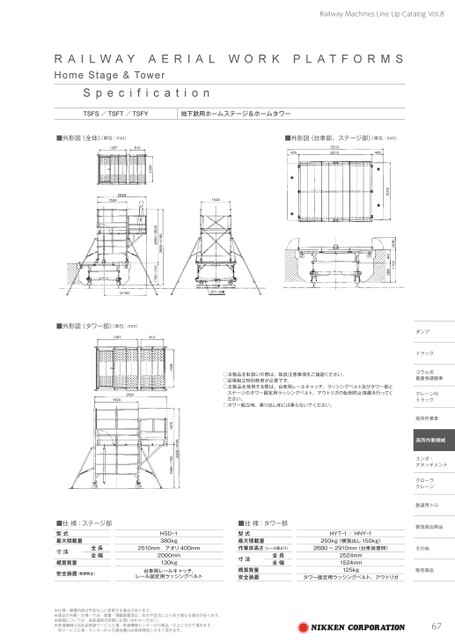

RailwayMachinesLineUpCatalogVol.8RIALWORKPLATFORMSAILWAREHomeStage&TowerYASpecificationTSFS/TSFT/TSFY地下鉄用ホームステージ&ホームタワー■外形図〈全体〉(単位:mm)■外形図〈台車部、ステージ部〉(単位:mm)■外形図〈タワー部〉(単位:mm)○本製品を取扱いの際は、取扱注意事項をご確認ください。○足場組立特別教育が必要です。○本製品を使用する際は、台車用レールキャッチ、ラッシングベルト及びタワー部とステージのタワー固定用ラッシングベルト、アウトリガの転倒防止措置を行ってください。○タワー組立時、乗り出し床には乗らないでください。■仕様:ステージ部型式最大積載量寸法概算質量全長全幅安全装置(転倒防止)HSD-1380kg2510mmアオリ400mm2000mm130kg台車用レールキャッチ、レール固定用ラッシングベルト■仕様:タワー部型式最大積載量作業床高さ(レール面より)全長全幅寸法概算質量安全装置HYT-1/HNY-1250kg(横張出し150kg)2680〜2910mm(台車装着時)2524mm1524mm125kgタワー固定用ラッシングベルト、アウトリガ※仕様・補償内容は予告なしに変更する場合があります。※商品の外観・仕様・寸法・重量・積載重量等は、年式や型式により多少異なる場合があります。※詳細については、各鉄道担当営業にお問い合わせください。※鉄道機械は当社各鉄道サービス工場・鉄道機械センターから納品・引上とさせて頂きます。各サービス工場・センターからの運送費はお客様負担とさせて頂きます。ダンプトラックコラム式重量物運搬車クレーン付トラック高所作業車高所作業機械ユンボ・アタッチメントクローラクレーン鉄道用トロ緊急脱出用品その他販売商品67
| <
|
> |
>>
