>> P.53

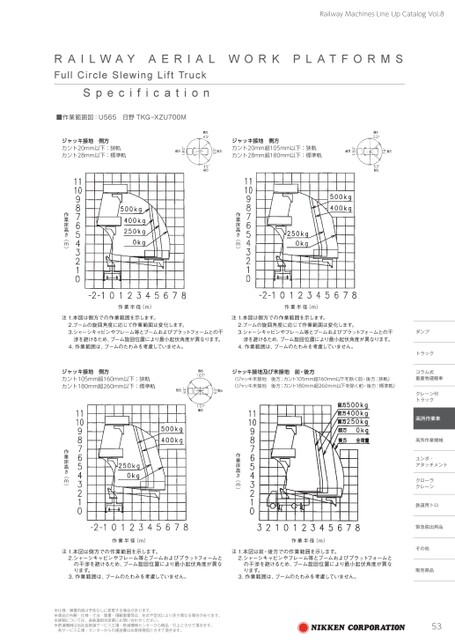

RailwayMachinesLineUpCatalogVol.8WORKPLATFORMSAYALWARAFullCircleSlewingLiftTrucknERatioicpecifILISダンプトラックコラム式重量物運搬車クレーン付トラック高所作業車高所作業機械ユンボ・アタッチメントクローラクレーン鉄道用トロ緊急脱出用品その他販売商品53作業半径(m)作業半径(m)注1.本図は側方での作業範囲を示します。2.ブームの旋回角度に応じて作業範囲は変化します。3.シャーシキャビンやフレーム等とブームおよびプラットフォームとの干渉を避けるため、ブーム旋回位置により最小起伏角度が異なります。4.作業範囲は、ブームのたわみを考慮していません。注1.本図は側方での作業範囲を示します。2.ブームの旋回角度に応じて作業範囲は変化します。3.シャーシキャビンやフレーム等とブームおよびプラットフォームとの干渉を避けるため、ブーム旋回位置により最小起伏角度が異なります。4.作業範囲は、ブームのたわみを考慮していません。ジャッキ接地側方カント105mm超160mm以下:狭軌カント180mm超260mm以下:標準軌ジャッキ接地及び未接地前・後方(ジャッキ未接地後方:カント105mm超160mm以下を除く前・後方:狭軌)(ジャッキ未接地後方:カント180mm超260mm以下を除く前・後方:標準軌)作業半径(m)作業半径(m)注1.本図は側方での作業範囲を示します。2.シャーシキャビンやフレーム等とブームおよびプラットフォームとの干渉を避けるため、ブーム旋回位置により最小起伏角度が異なります。3.作業範囲は、ブームのたわみを考慮していません。注1.本図は前・後方での作業範囲を示します。2.シャーシキャビンやフレーム等とブームおよびプラットフォームとの干渉を避けるため、ブーム旋回位置により最小起伏角度が異なります。3.作業範囲は、ブームのたわみを考慮していません。※仕様・補償内容は予告なしに変更する場合があります。※商品の外観・仕様・寸法・重量・積載重量等は、年式や型式により多少異なる場合があります。※詳細については、各鉄道担当営業にお問い合わせください。※鉄道機械は当社各鉄道サービス工場・鉄道機械センターから納品・引上とさせて頂きます。各サービス工場・センターからの運送費はお客様負担とさせて頂きます。作業床高さ(m)作業床高さ(m)■作業範囲図:U565日野TKG-XZU700Mジャッキ接地側方カント20mm以下:狭軌カント28mm以下:標準軌ジャッキ接地側方カント20mm超105mm以下:狭軌カント28mm超180mm以下:標準軌作業床高さ(m)作業床高さ(m)
| <
|
> |
>>
